IKBC F108 改造键线分离,增加U2U
2016 年底买的 IKBC F108 时光机键盘,后来便在公司使用。公司搬过几次家,键盘就不太方便携带,最终一直在柜子里吃灰。
最近整理键盘文章时候,发现有键线分离这种东西。就是你的键盘原本和数据线是长在一起的话,可以拆开键盘,把原有数据线拆除,换成一个一个模块(一般是 Type-C 接口),这样键盘就带有接口了,你就可以随便给更换数据线了。这就是键盘和数据线的分离。
提示:
键线分离主要方便于更换数据线。
常见于拥有多个键盘,便于切换,或键盘经常进行拆机维修,再或者经常需要移动等场景。
如果只有一把键盘,且本身对客制化要求不高,不建议进行改造键线分离。
IKBC F108 键盘拆解

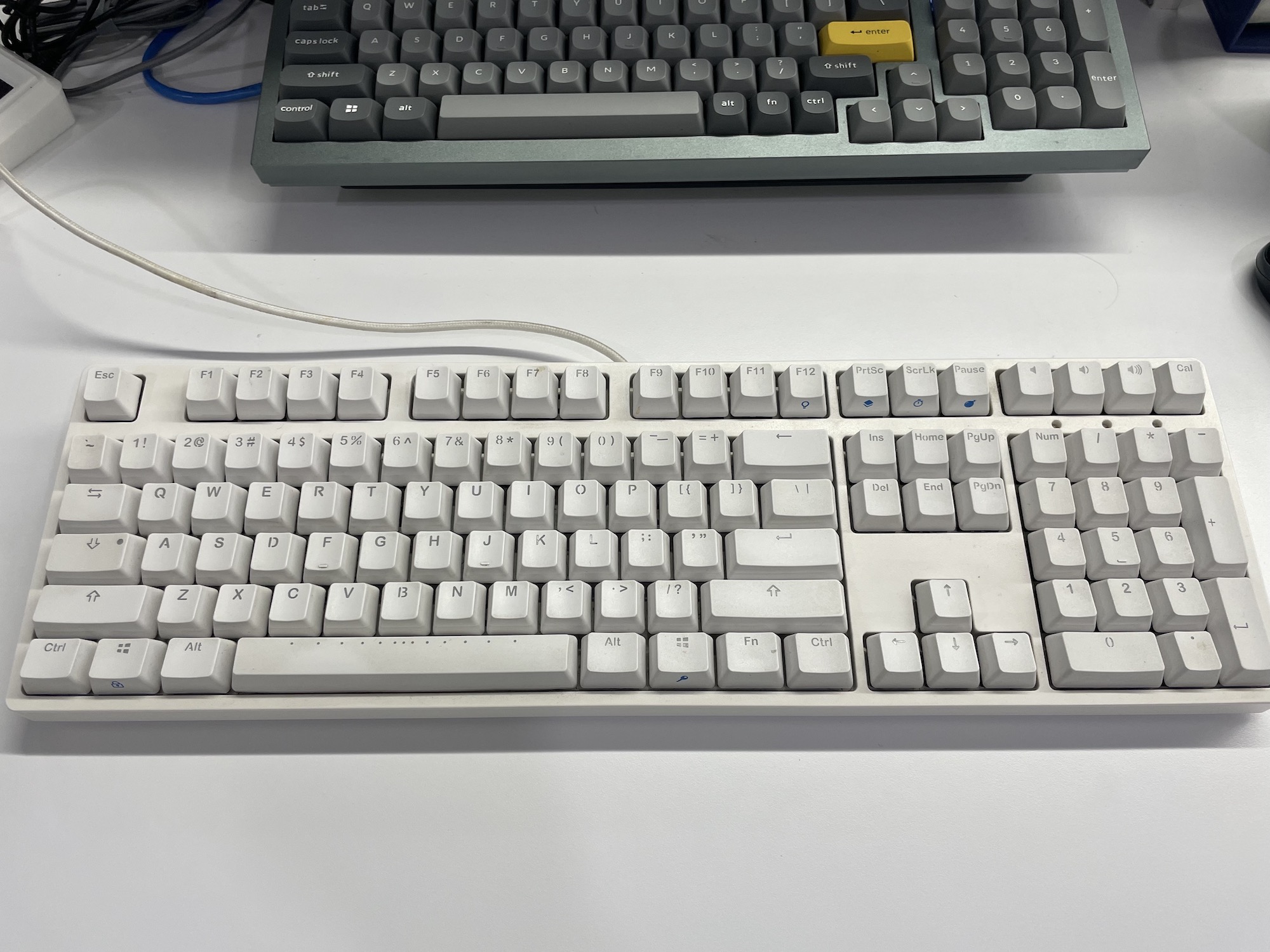

有些脏兮兮的 IKBC F108
我之前看到介绍 IKBC F87 键盘是可以改装的,而且是可以做到无损改装。那周周末就把 IKBC F108 带回家了,拆开看看。
外壳是上下两侧多个卡扣扣住,非常的紧实。

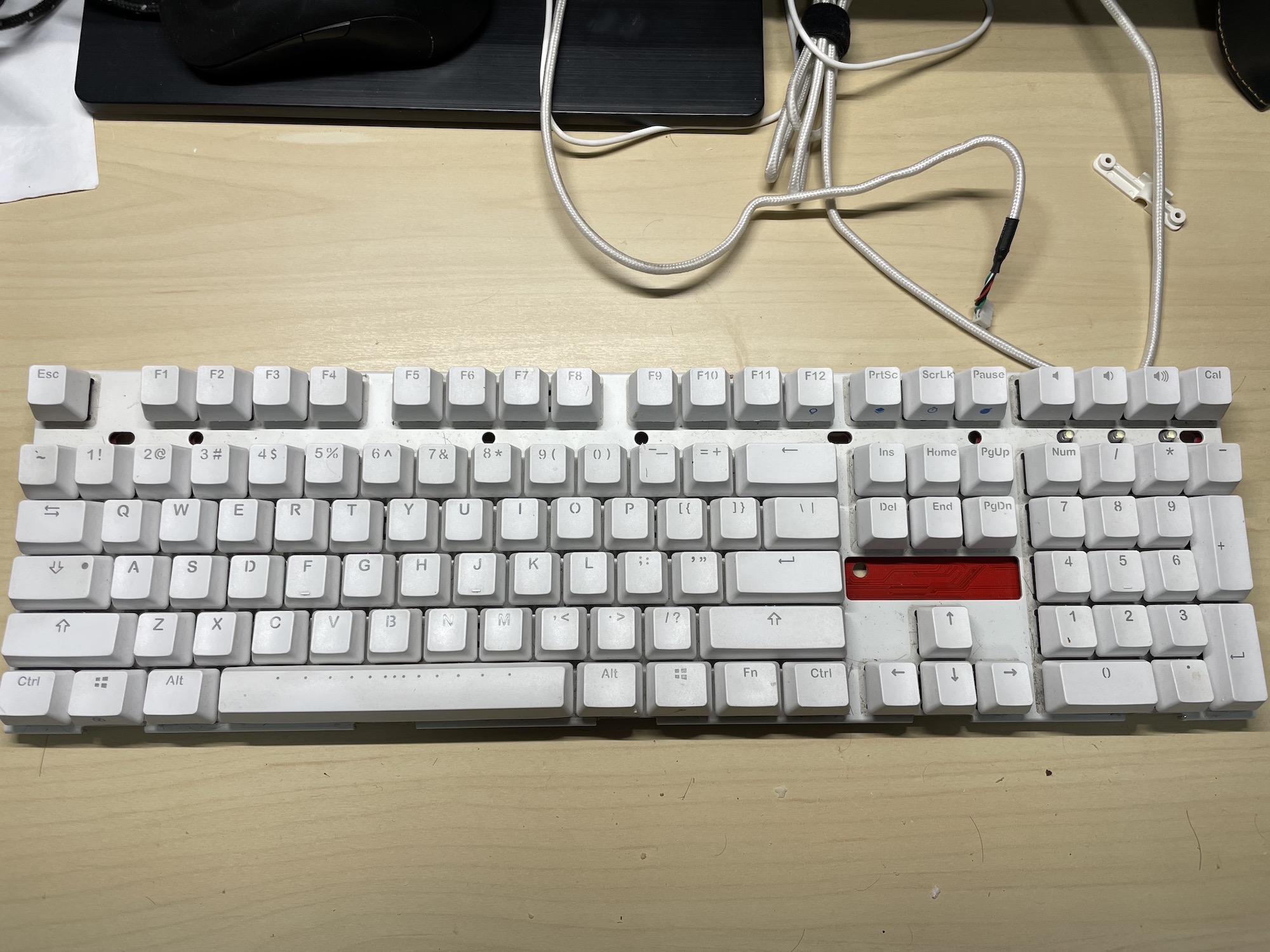

拆开看看 IKBC F108 的正面,非常的脏。因为从来没有拆开过,所以内部的头发丝等比较多。拔下键帽后,后续会认真的清理。
IKBC F108 正面比较脏,从未拆开清理过。
再来看看内部线缆情况。

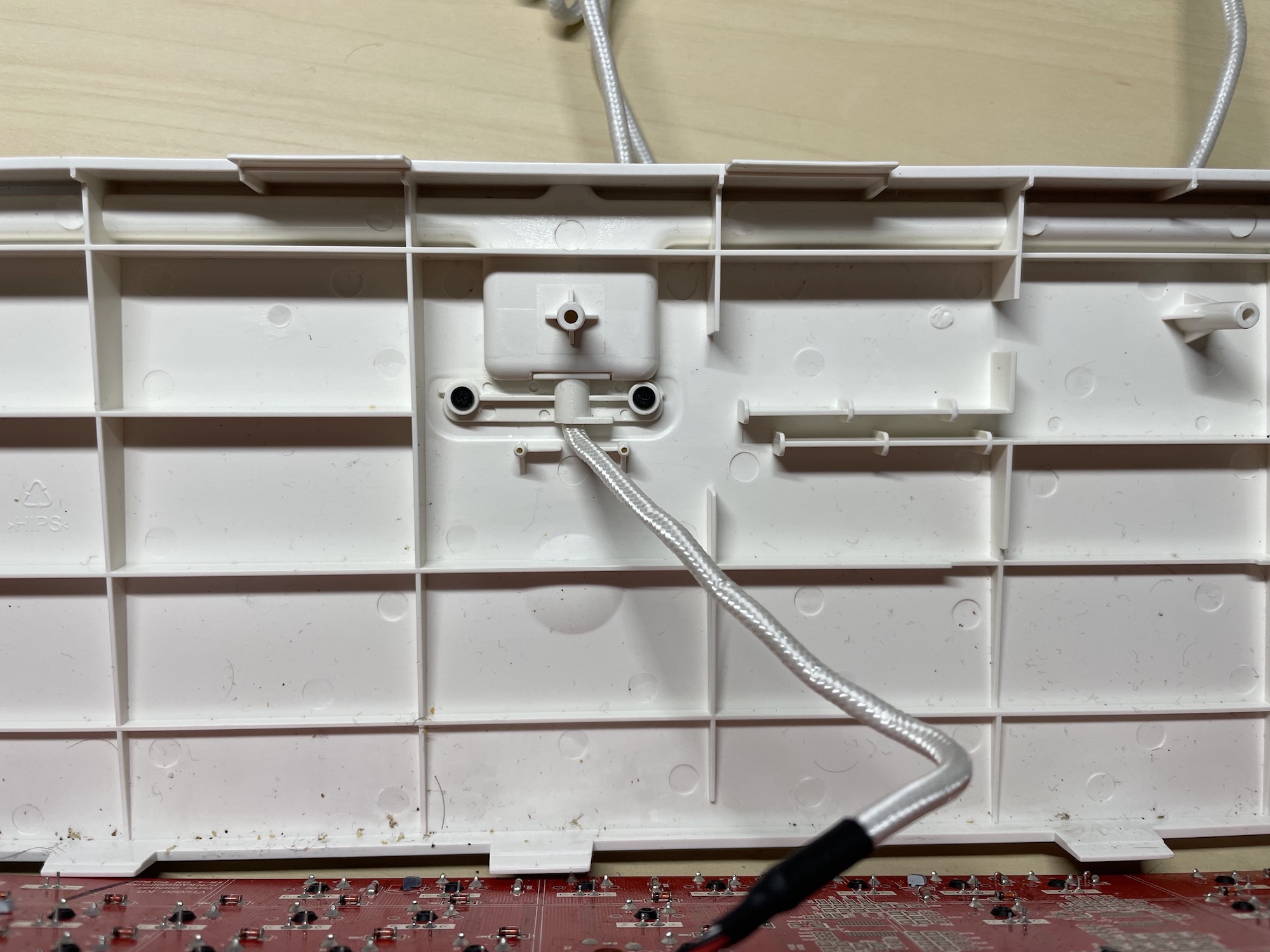

IKBC F108 背板走线

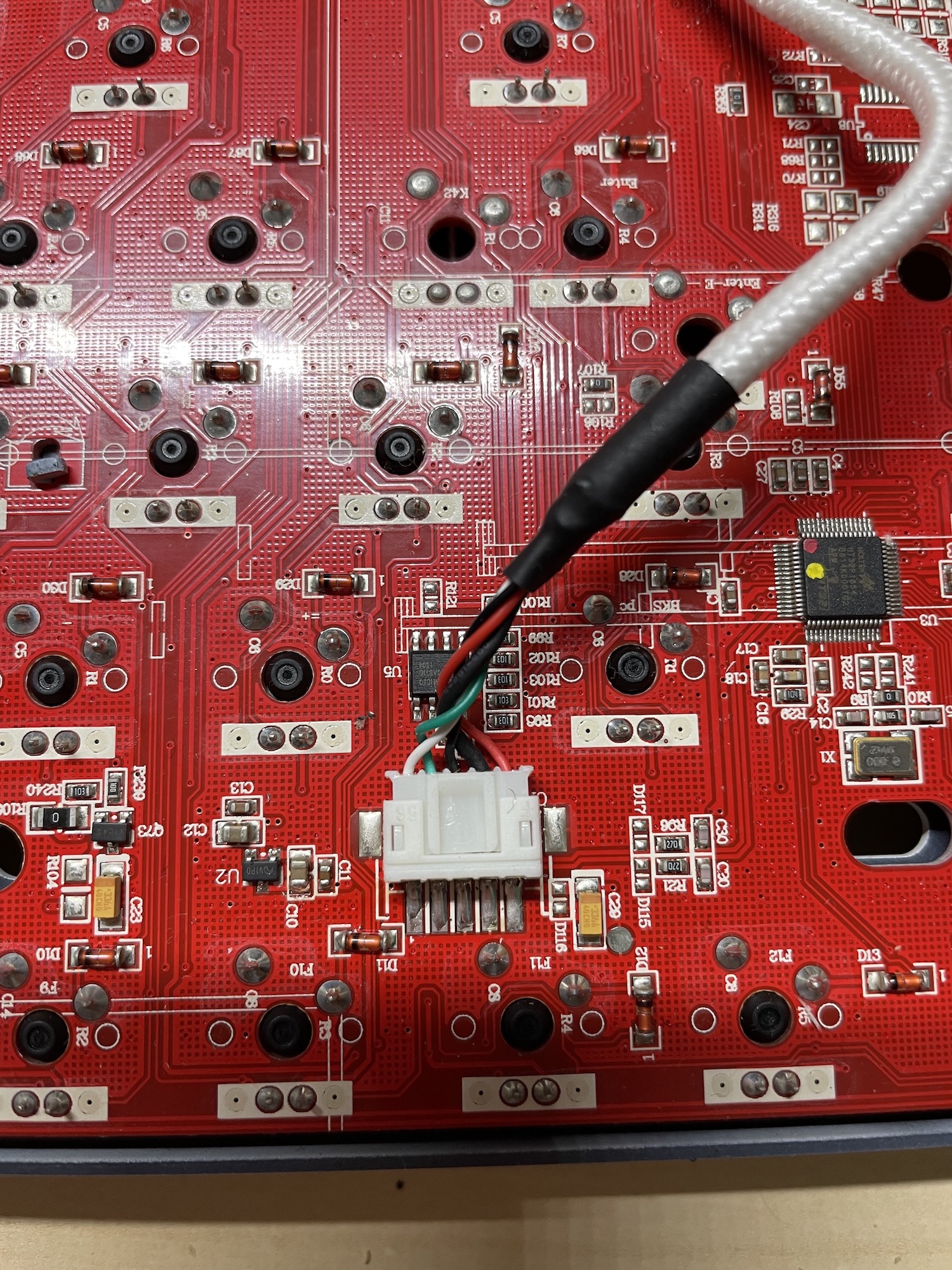

IKBC F108 主板走线
可以看到,原线缆直接通过键盘背板开孔,走到了主板上。主板是使用了 PH2.0 5Pin 接口。

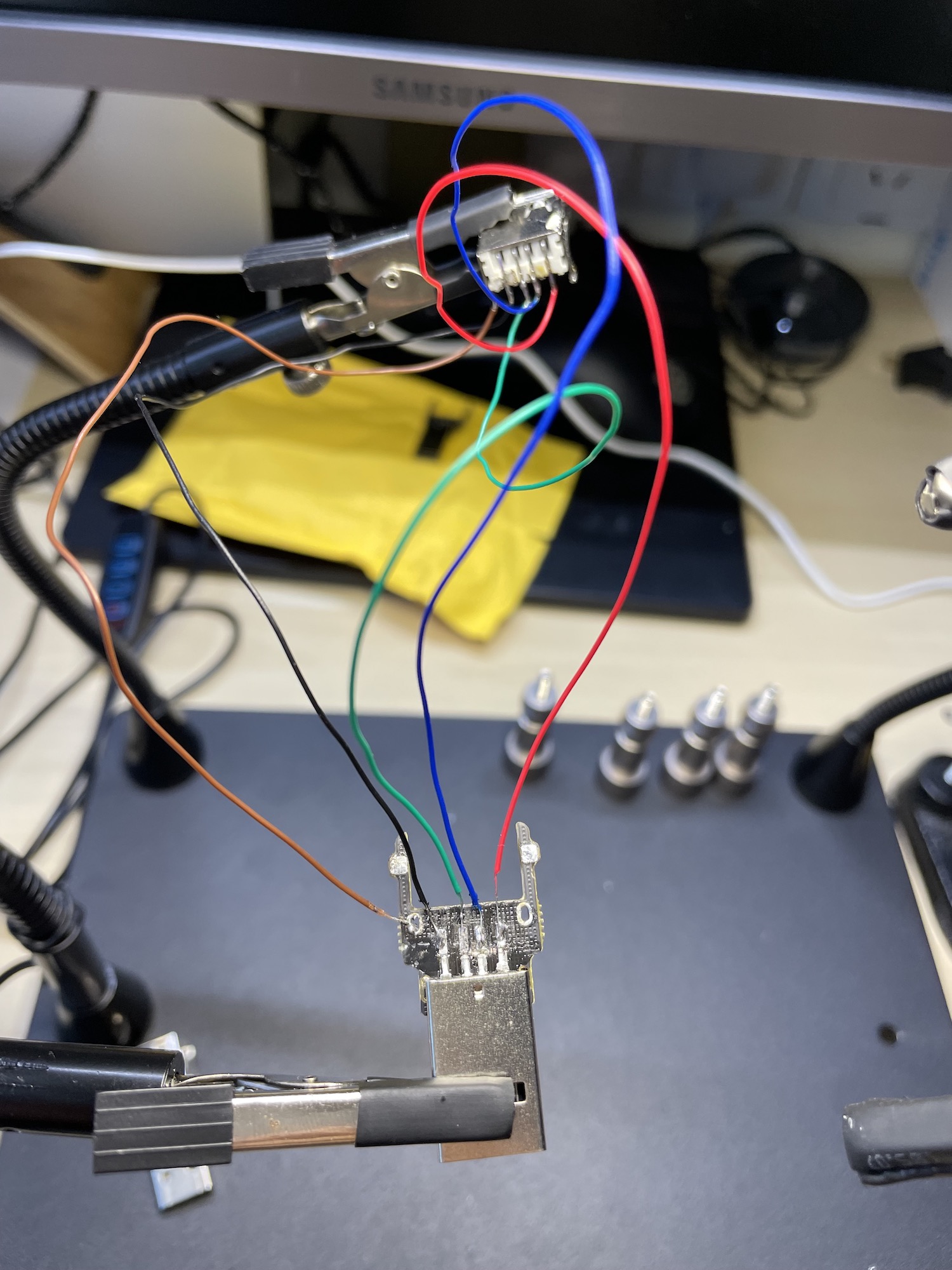

IKBC F108 键线分离及增加 U2U 无损改造
请看完全文,在进行着手改造。有部分细节内容相对偏后。

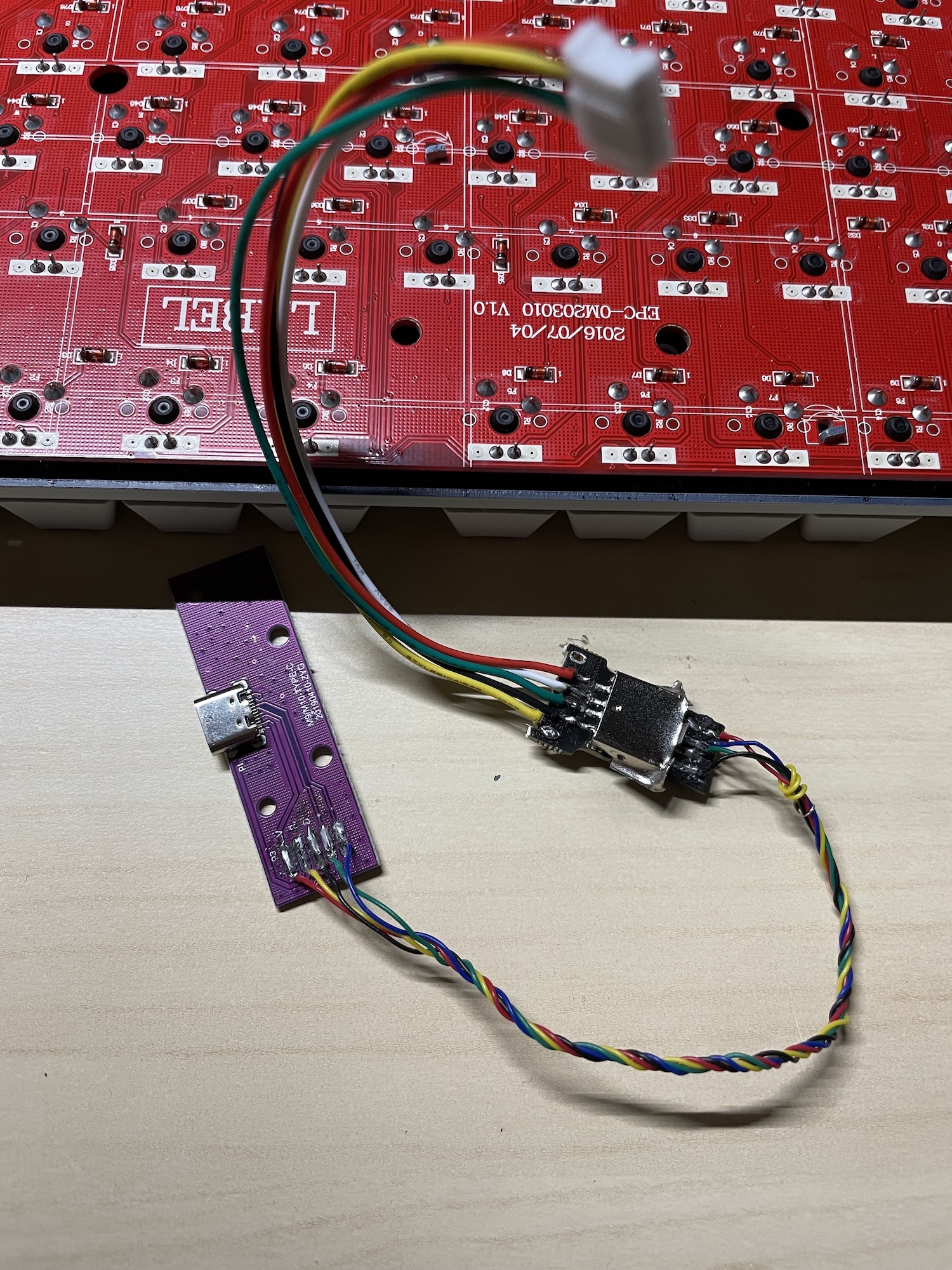

如果你也是这种一根数据线,内部直接连接主板的情况,就可以改造为键线分离。你需要购买只有一个 —— USB Type-C 转接板。
如果没有成熟的方案,你可能还需要:锉刀微改键盘结构、电烙铁焊锡等焊接工具、尺子测量工具、端子线连接键盘等。

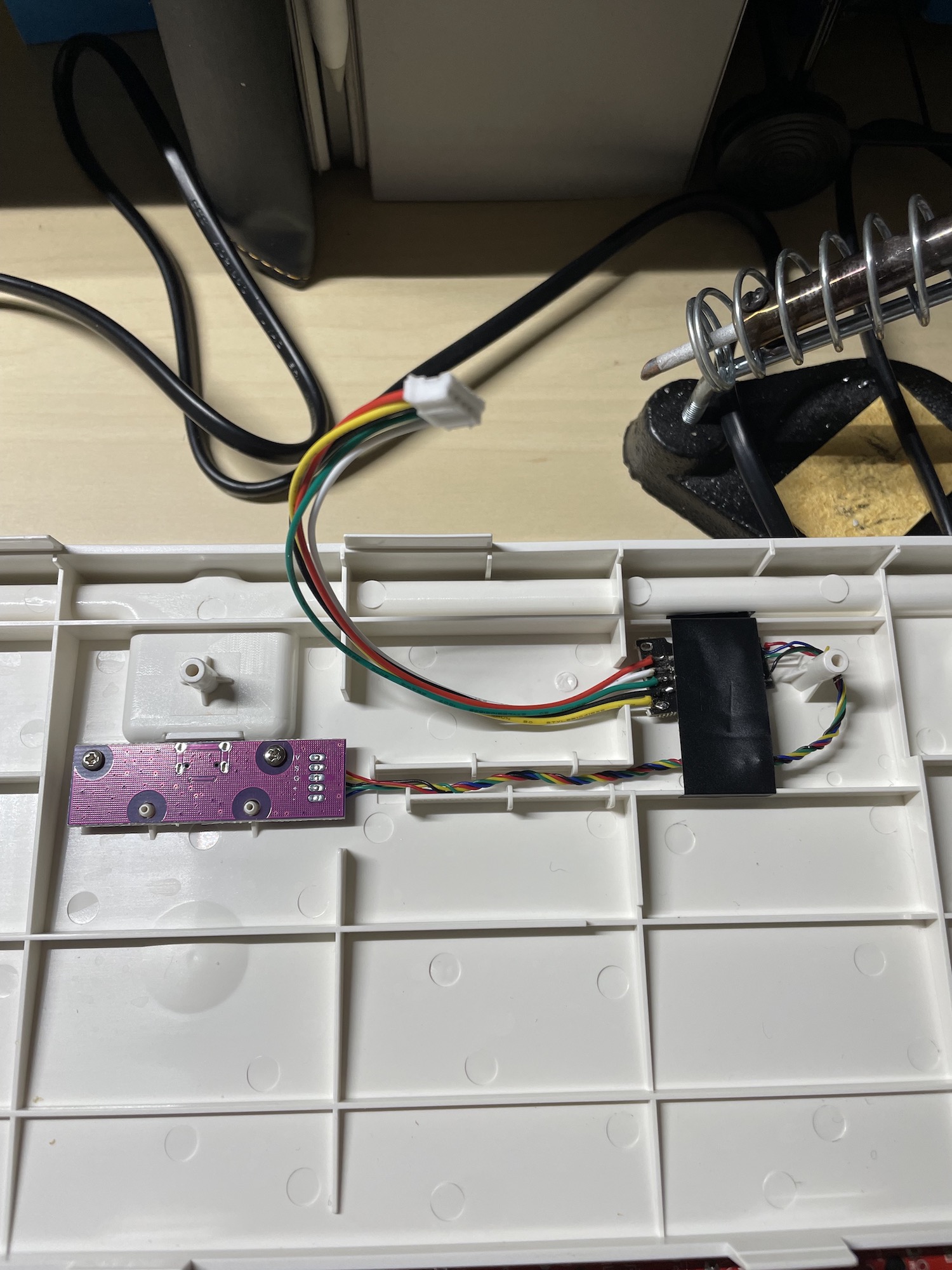

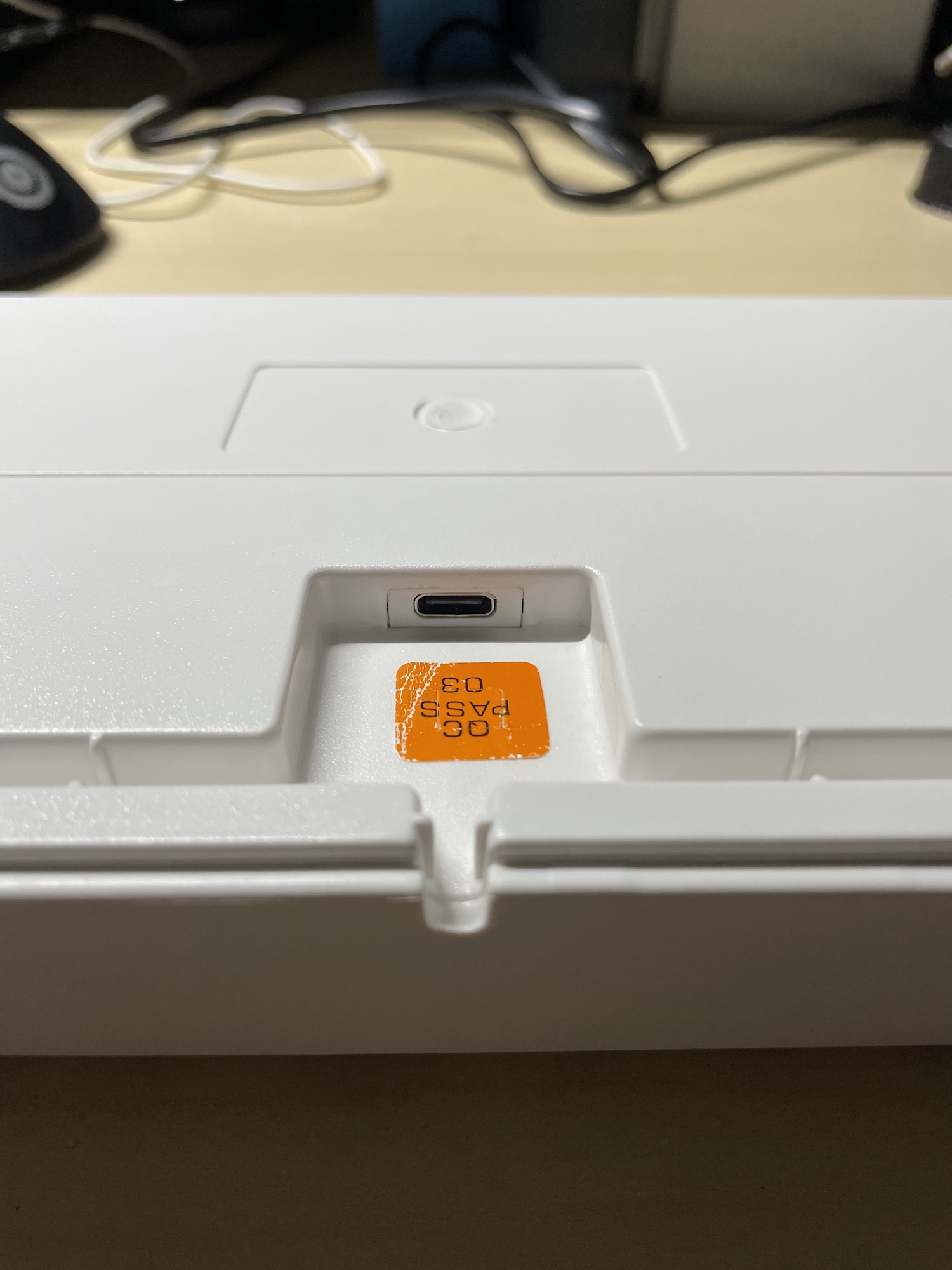

USB Type-C 转接板需要直接暴露到键盘外部接口处。如果你的键盘线缆口太小,需要锉刀等工具,进行扩大。我的键盘在淘宝有合适的键线分离板,而且还附送键盘尾部的外壳,正好覆盖背板开槽。就是贵一点,25块,附送并焊接好一根 PH 2.0 数据线。有一家店铺内容和它一样,还便宜不到 10 块钱。但是客服发给我一张尺寸图,明显安装不上的那种。所以我就买贵的这家了。

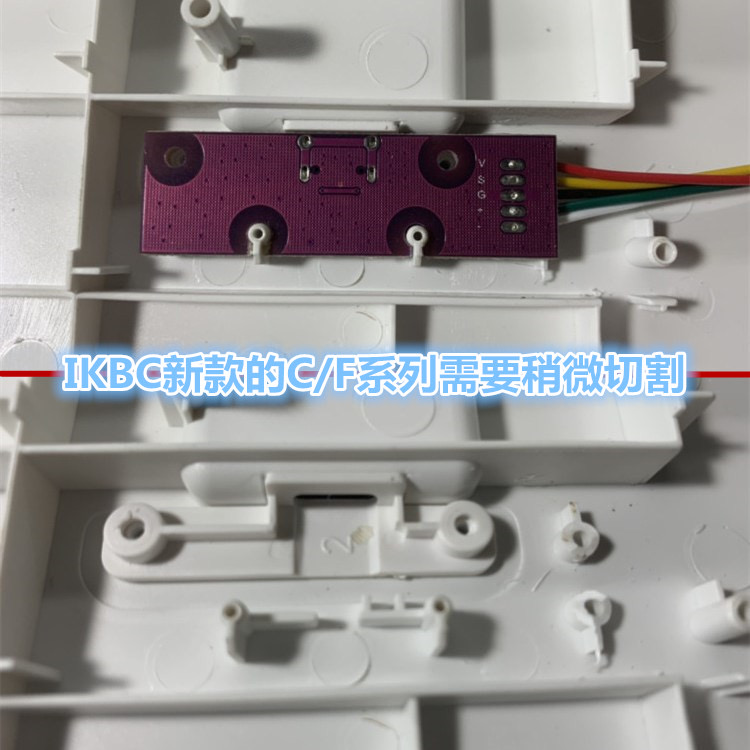

收到时候忘记拍照了,这个是店家图片。

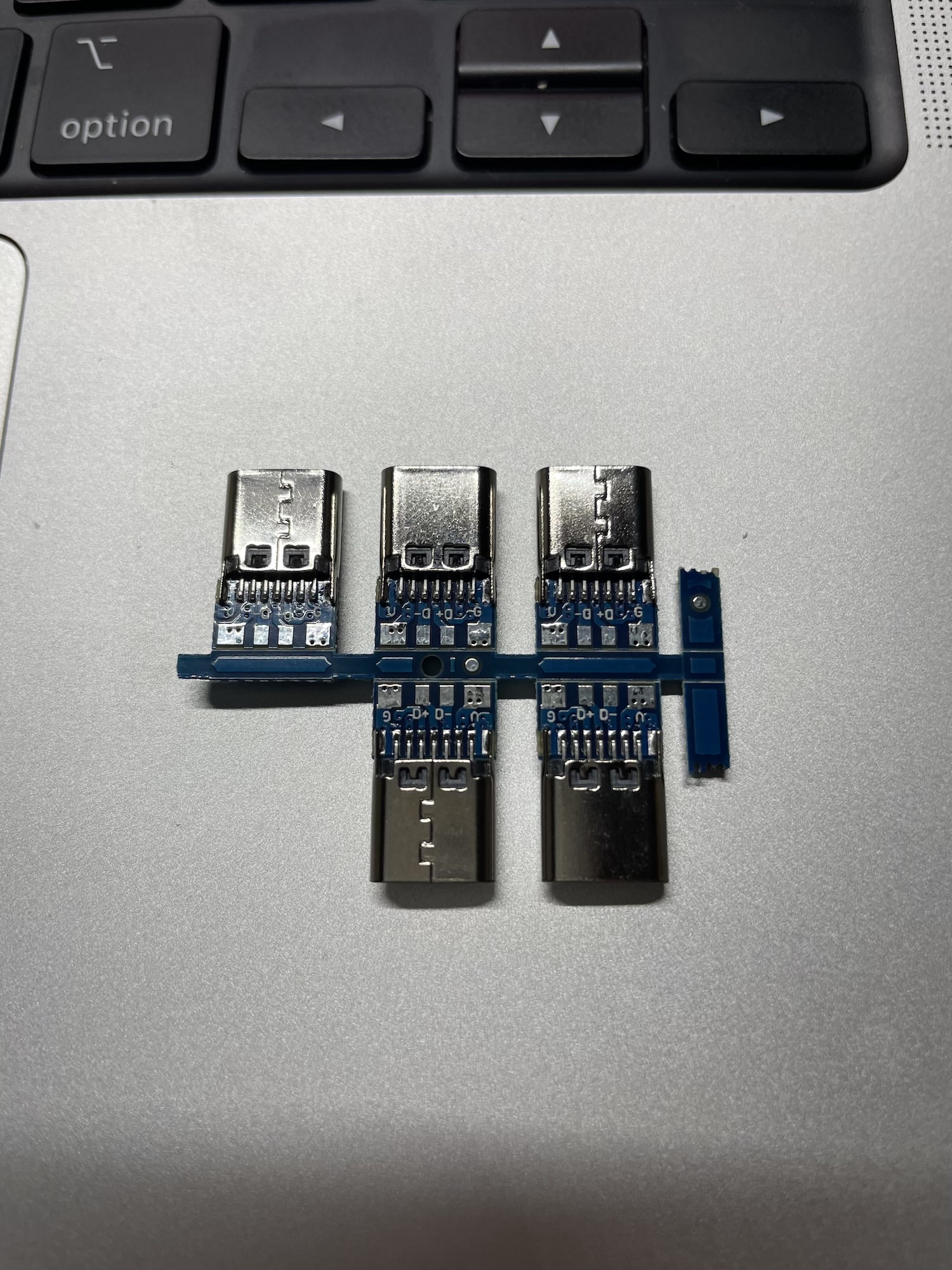

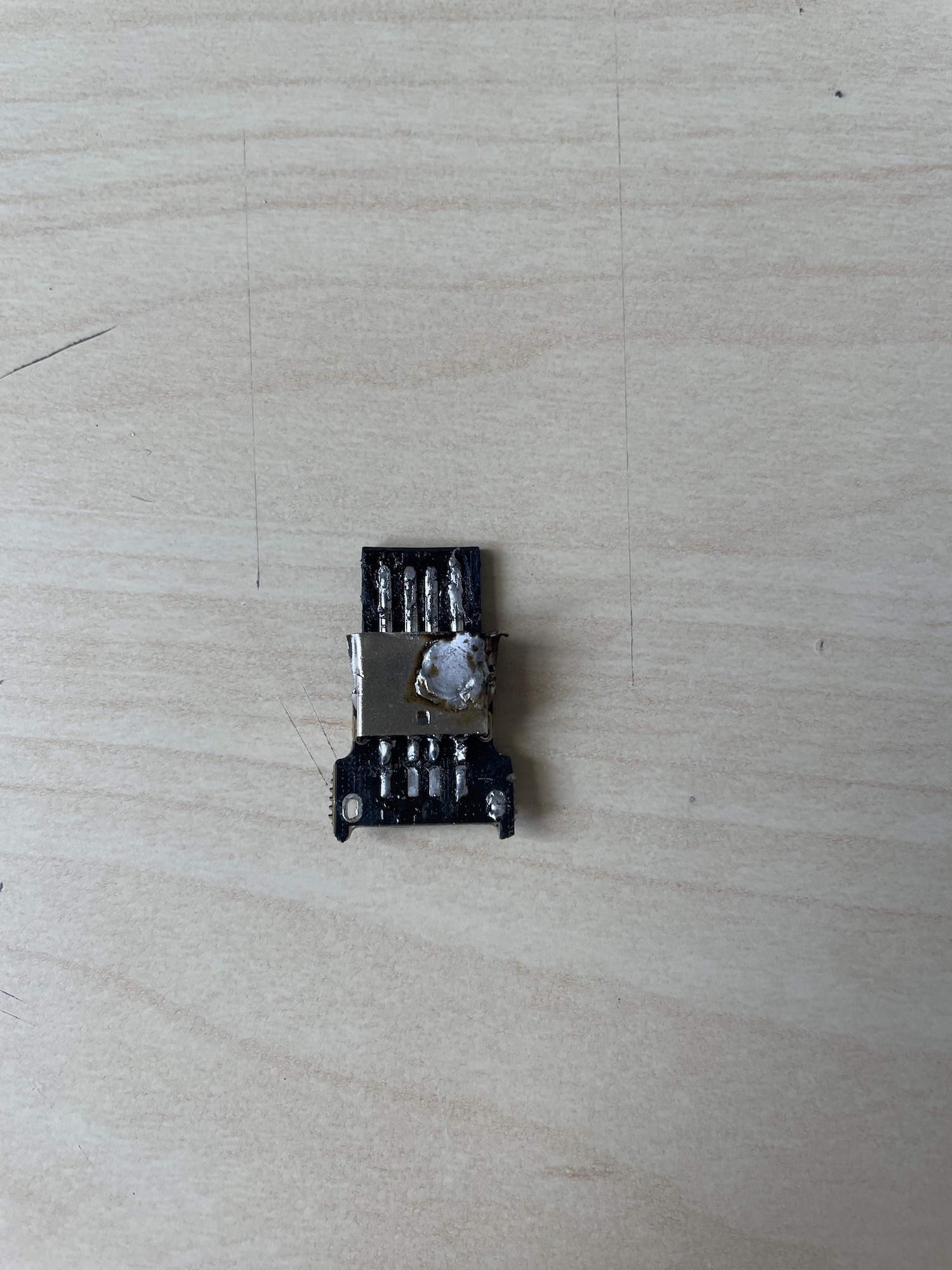

如果你找不到合适的板子,那么可以买通用版本。下面图片这种,大概不到 5 毛钱一个。
转接板 CC
线
这里出现第一个大坑。 选择这个 Type-C 转接板时 候,要注意它的焊点。常见几乎都是四个焊点,即 V 电源 5V
GND 接地
D+
数据 D-
数据。这会影响数据线使用。
我买的版本就没有所谓 CC
线焊点。如果你想用 C2C 的数据线,键盘直连电脑,那么需要有 CC
焊点,在 CC
焊点到 GND
之间增加一个
5.1K 电阻即可。如果不增加这个的话,只能使用 A2C 的数据线。或者你用 C2C 数据线,在电脑那端,再增加一个 Type-C 转接 USB-A 的插头。

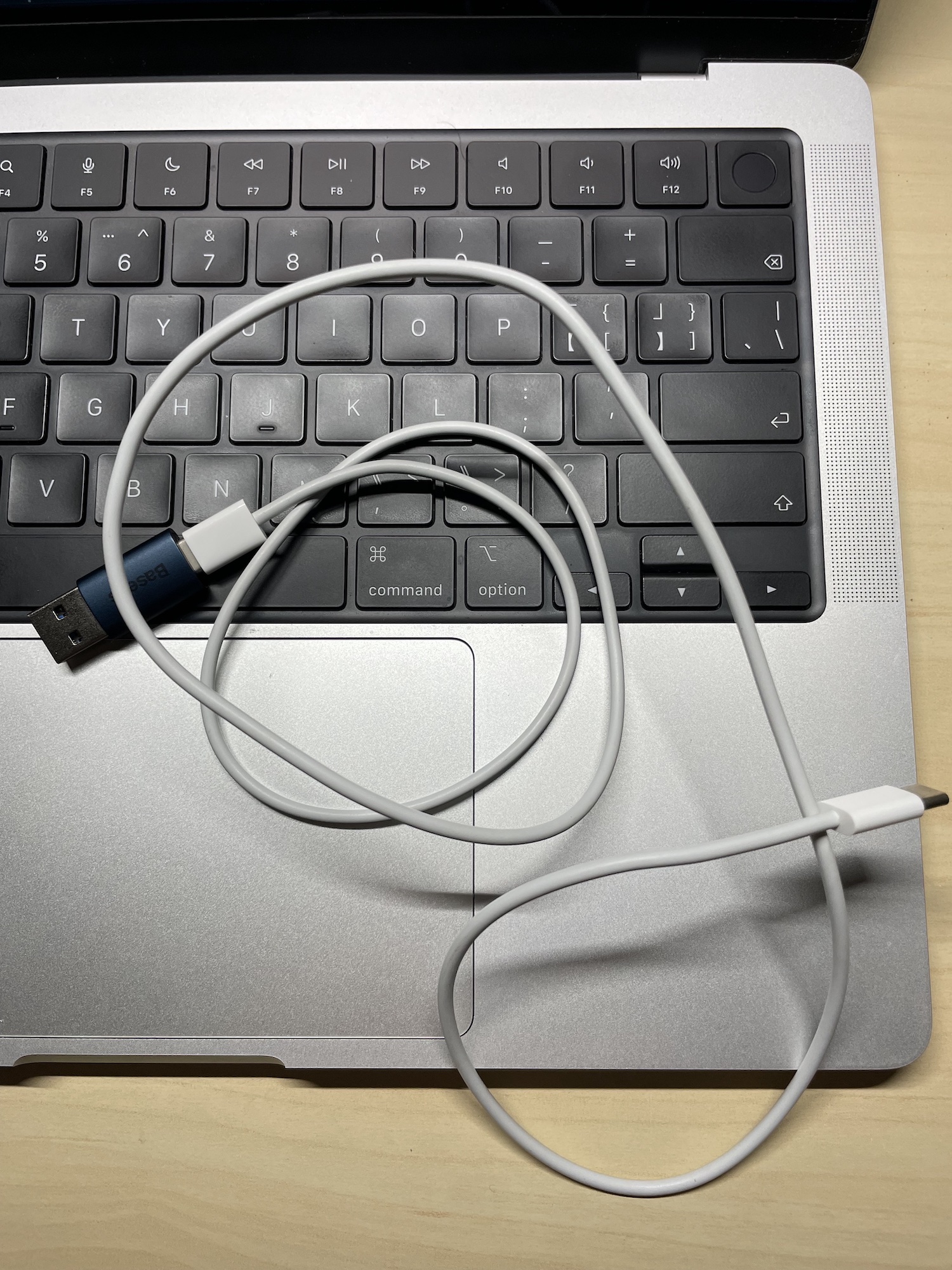

我的就是额外增加一个转接头,如下:
使用 USB 转接头的 Type-C 数据线
虽然网上卖的板子几乎都没有 CC
焊点,但是据说通用的版本,背面有个焊点是 CC
,是可以实现的。由于我手里没有 Type-C
母口及测试板,我就没有尝试过。
便宜的通用版,是不带键盘那边的插头和线的。所以如果键盘是类似我图片的那种接口,也要买好数据线。

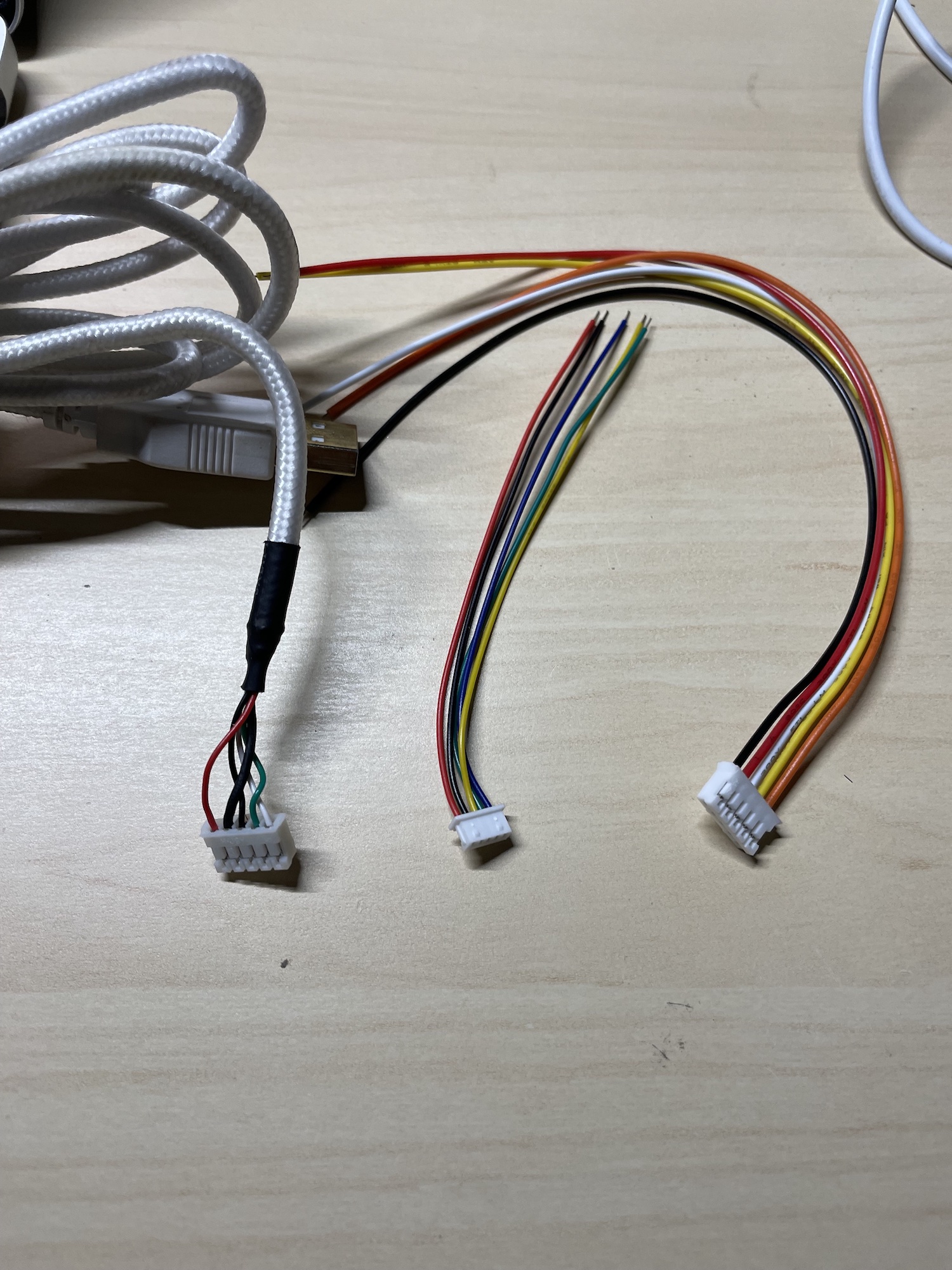

选对端子线头
这里开始第二个坑。 不是所有键盘端子线都是 PH 2.0。这里有 GH 1.25,ZH 1.5,PH 2.0,XH 2.54 几个规格。这个数字表示两根针孔之间的距离毫米数。这个建议用尺子量一下,比如我的 5Pin 接线端子,总宽度 11mm,除去两边的边稍微厚一点,中间间距大概是 2.0mm。
